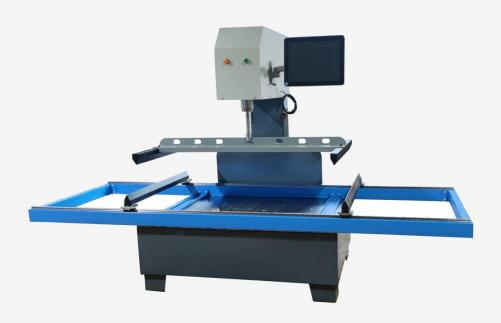

一、板材抗折试验机简介

板材抗折试验机（以下简称试验机） 是用来测定隔墙板、外墙内保温板、等 非金属材料薄板抗折力（抗折强度） 的试验设备。

本设备根据《GB/T 30100-2013 建筑墙板试验方法》 ； 《JG/T 159-2004 外墙内保温板》 ，等试验方法设备的要 求进行设计制造，配置不同的夹具支座来完成不同的试验。

二、板材抗折试验机主要技术参数

（1）最大试验力： 10KN（分辨率 0. 1N）

（2）丝杠行程： ≥180mm

（3）支承辊、压辊直径： 根据不同试验配置不 同夹具（选配）

（4）两支承辊间距： 200～2400mm（可调）

（5）电 源：  220V

（6）功   率： 1KW

（7）加载速度： 0～250 （N/S）（可调）

（8）试件最大尺寸： 700 ⅹ2400mm

（9）恒加载自动计算试验结果

（10）试验数据储存

（11） 自动生成报表

三、板材抗折试验机实验步骤

1 、空载静置 2 min ，记录百分表初始读数，精确至 0.01 mm 。釆用分级施加 荷载法，均匀施加荷载 F（N）于试件，每级荷载为试件重量 W （N）的 30%。

2、每级加荷完成后，静置 2 min，直至加荷至墙板产品标准规定的抗弯荷载， 静置 5 min 。若此时试件仍未破坏，可继续施加荷载，按同样的分级加荷方式直 至试件破坏，记录此时的最大破坏荷载 。每级加荷完成静置后记录百分表的读 数，精确至 0.01 mm
