FCAO-11全自动水泥游离氧化钙测定仪
一、产品简介：
游离氧化钙(fCaO)是衡量熟料质量好坏的一个重要指标，准确、快速地测定熟料中的fCaO对水泥质量控制尤为重要。

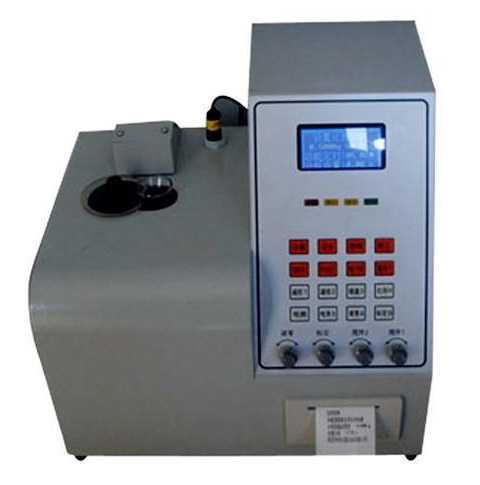

FCAO-11全自动水泥游离氧化钙测定仪
采用电导率分析法测定fCaO含量，减小了以往人为的滴定误差,提高了测量的准确度。测量FCaO含量的过程只需几分钟自动完成，并自动显示、自动打印测试结果、报警等。大大缩短了测定时间，降低了劳动强度，表现出明显的快捷方便优势，对生产质量控制起到了积极有效的作用。
二、特点：
自动显示、自动打印测试结果、报警等减小了以往人为的滴定误差,提高了测量的准确度。大大缩短了测定时间，降低了劳动强度，表现出明显的快捷方便等特点。
工作原理：采用电导率分析法测定fCaO含量
三、技术参数：
1、工作环境温度：5-40℃
2、工作环境相对湿度：50-85%
3、时间：1-99分钟(默认5分钟)
4、调节温度：0-99℃(默认80℃)
5、温度误差：±1℃
6、电导率类型：DJS-1型铂黑电极
7、电源：220V±10% 50HZ
8、电机：无极调速
9、功率：500W
10、电极常数：常数为1，电极上标有0.9-1.1范围内均在常数1范围
11、测量范围：fCaO在4.0%以内，但3.0%以上按国家标准已经超标。
12、质量：5KG
13、电导率：0-2000μs/cm
14电导分辨率：1μs/cm
15、精度：1μs/cm
16平均升温速度：5℃/min
四、工作原理：
利用乙二醇与水泥熟料中的游离氧化钙反应后，溶液的电导率与游离钙含量成一定的比例关系，通过电导率的测量间接反应出水泥熟料中游离氧化钙含量。本仪器需通过标定才能达到精确测量的目的。
 有机溶液乙二醇在高温下与水泥熟料中的游离氧化钙反应：
(CH2OH)2+CaO→(CH2O)2Ca+H2O
上式反应成的乙二醇钙按下式在乙二醇中离解：
(CH2O)2Ca→(CH2O)22-Ca+Ca2+
 乙二醇离子和钙离子在溶液中导电，导电程度与游离氧化钙含量存在一定的关系。通过对溶液导电率的测量可间接测量出水泥熟料中的游离氧化钙的含量。
在仪器使用中，电极的清洁度对测量结果的准确具有较大的影响。因此，在仪器的使用过程中应保持电导电极的清洁
1、温度设置：
打开仪器电源，仪器即进入到待机工作状态，此时温度显示屏显示恒温槽内温度。此时按[▲]、[▼]即可观察或修改温度设置(按[▲]、[▼]后温度显示屏显示设置的温度)，按一次[▲]、[▼]相应的温度设置进行+1、-1的操作，若按住[▲]或[▼]达0.5秒时，即进入连加或连减状态，此时加或减的操作为5次/秒。若2秒钟不按键，仪器将自动记忆此时的温度设定值，温度显示屏恢复到正常恒温槽温度显示
2、加热：
选择好恒温槽温度后，按[加热]键，此时加热键上的灯亮，仪器自动加热到达设定温度后自动停止加热，控制恒温槽温度在设置温度附近，左侧有加热指示灯指示电加热器是否工作，第一次达到设定温度后，报警响起同时报警指示灯闪烁，提示操作人员可进行下一步的操作了。
3、反应瓶搅拌：
达到设定温度后，可将装有样品及乙二醇试剂的混合溶液的50ml三角反应瓶放入恒温槽支架内，按下[搅拌]键，调整搅拌电位器旋钮，使电机转速达到合适的速度。
4、测量：
 放置好反应瓶，并启动搅拌后，将电极放入反应瓶，启动[测量]键，仪器自动测量电导率，并换算成FCaO含量的百分比，约4分钟后，仪器报警响起同时报警指示灯闪烁，测量结束。测量结果显示于显示屏上，读取测量结果即可。
五、操作使用：
本仪器操作简单，使用方便，使用说明如下：
1、使用本仪器时需把本仪器放平。
2、放置锥形瓶前，先用手向上推活动杆，再放置锥形瓶于炉盘上，然后手慢慢往下移，冷凝管应于锥形瓶相接。
3、水桶内的水应达到四分之三约1500ml(水桶置于仪器内，给水桶加水，先用改锥拧开螺丝，打开仪器上半部后盖，给水桶加水，然后装好后盖)。
4、接通电源后，如果要先预热、搅拌、冷却，可以直接按[加热]键、[搅拌]键、[冷却]键，如要转到自动，要先设定好运行时间，然后按[启动/停止]键
六、注意事项：
(1)待测的水泥熟料样品一定是研磨至全部通过孔径为0.008的筛子的粉末，否则影响反应速度，导致测量结果偏低。
(2)所用的50ml反应瓶一定是干燥的，测定过程中不能带进水。否则影响反应速度，导致测量结果偏低。
(3)电导电极在测量过程中可浸泡在纯乙二醇溶液中，并应经常更换乙二醇溶液，电极使用中可能在铂电极表面沾有水泥样品，因而影响测量结果，因此需用稀盐酸和蒸馏清洗，一般1——2次/周。
