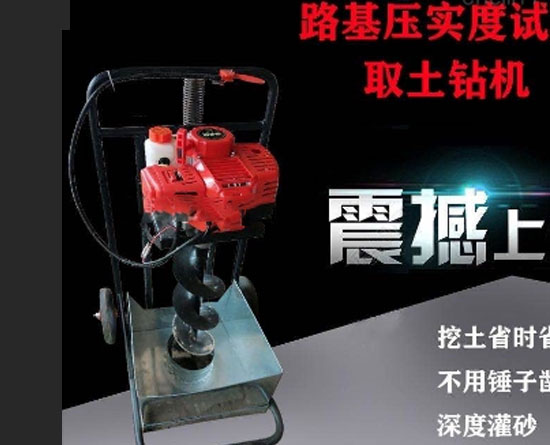

路基压实度试洞取土钻机

一．概述：

在公路铁路路基施工中，压路机碾压过的地基密度是否达到工程要求，要对压实结果做出详细检验，无论是用灌水法还是灌砂法都得对土基按规范开孔直径，和工作层深度的土掏出来称重记录，按照灌入砂子的体积计算掏出土的大湿密度。使用工具为铁锤凿子掏土勺等，由于路基土为了增加土的抗压强度，施工时加入一些白灰，水泥，粉煤灰等交接材料来增加强度同时伴有砂石等，掏洞开挖很是费时费力，经过几年的研究我们通过大量的实验改进定型生产出路基试洞取土机，该机械具有取土快，不怕硬，效率高，深度可自由设定，方便快捷等功能，

一设计特点：

1采用5.5马力小型汽油发动机作为动力源，配合减速机直接安装螺旋钻头，了采用螺旋钻头有利于取土和碎土的旋出和掏土勺的清理试洞。

2在钻头外侧机器底框设有接土盘，以便于掏土称重，同时侧面围栏阻止尘土飞扬，以保证掏土重量微小损失。

3设计了工作层钻孔深度结构.通过调整深度标尺，使机器达到取深度后不能再按下钻头，从而避免了与下层土的干扰。

4机器设计有两个小轮安装在底座人工控制侧面，钻土完毕移动方便，随时把机器拉动行走，来开挖选择的新地点

路基压实度试洞取土钻机

二．使用方法：

1把机器把手斜拉45-65度两个脚轮落地，随时推拉机器，平放在取土地点，拧开标尺螺丝选择标尺深度值然后拧紧。

2把发动机电源点火开关打开，拉动启动绳索，并通过调节油门选择合适速度钻孔，通过脚踩滑动结构是钻头下行，当到达标尺深度时标尺顶住路面，机械钻不会再下行，使深度得到保证。

3钻孔完毕松开脚踏板，弹簧自动拉起发动机钻头机构架钻头脱离路面。

4把接土盘及试洞残土清理清扫在一个称重筒中称重并记录取土重量，然后采用灌水法或灌砂法计算试洞体积，（水的比重是1g/立方厘米，土重量/水体积=湿密度值，根据含水率计算大干密度值。

三．注意事项：

1发动机采用汽油润滑油混合燃烧制造，供油设计比例配合油桶，装满体积汽油和润滑用后摇晃均匀直接加入发动机就可以，使用完毕关闭电源开关，

2钻痛用干布搽干净保存即可。

3注意不同的实验选择不同直径的钻头。

4每次实验注意观察标尺深度，避免错误。
