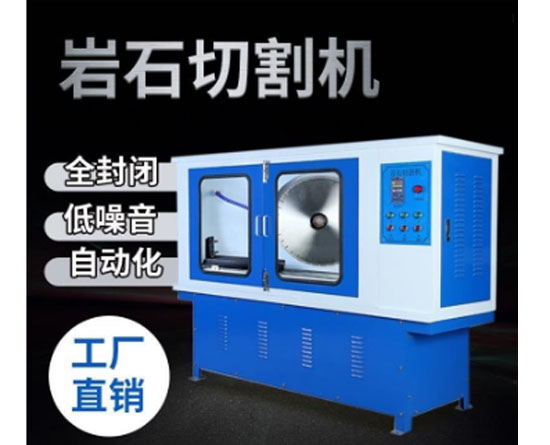

双刀岩石切割机




全自动岩石切割机

一、 全自动岩石切割机用途与特点

双刀岩石芯样切割机,是我公司根据公路及地质部实验室作石料试件的要求,参照交通部、地质部和化工部有关资料,第六次研制的新一代非金属切割机床。

该机结构紧凑、全feng闭、噪音低,石料切割面平整光洁,同时能一机多用,可以切割混凝土、取芯机芯样,天然石、沥青、nai火材料、大理石、及管材、切割薄片光片,广泛使用于石油、地质、煤炭、冶金、铁路、公路、桥梁等科研部门的制样之用.



 二、  全自动岩石切割机主要技术参数

1、主轴电机∶三相二级  4KW    380V

2、切刀转速∶1800转/分钟

3、切刀线速度∶33-45m/s

4、金刚石切刀∶Φ500X3.8X50mm

5、工件进退电机∶380伏  0.55KW 变频调速

6、切割毛坯尺寸∶厚180mm长450mm

7、外形尺寸∶1700×750×1150mm

8、重量~300Kg

全自动岩石切割机工作原理

本机以角钢和槽钢为主焊接机架。由主轴电机、切刀轴、切割片、岩石夹具、工作台、工件进退调速装置及电器控制柜和喷涂外壳组成。

主轴电机安装在机架底部,通过三角带传至切刀轴,使切割片旋转,工件进退电机安装在右下方,通过三角带传至变速箱及工作台进退丝杠,冷却水管接入口安装在左上方,直接把水流到工作室,喷到切割刀片上,通过自来水冷却,电器控制部分,安装在控制柜内,通过电缆连接各电器部分。

本机以切割片旋转,工件运动的工作方式,即切刀轴固定在机架上,切割片固定在切刀轴上旋转,工件夹紧在工作台上,随工作台进退,以达到切割的目的。

四 全自动岩石切割机电器工作原理

电源采用三相四线(注:三火一零),电压380伏,整机共用两台电机,电压分别220伏‘380伏,由控制箱集中控制,进退电机选用三相380伏调速电机,通过变频调速器,对电机实现宽范围变频调速。
