混凝土贯入阻力仪主要用于利用贯入阻力法测定混凝土凝结时间。

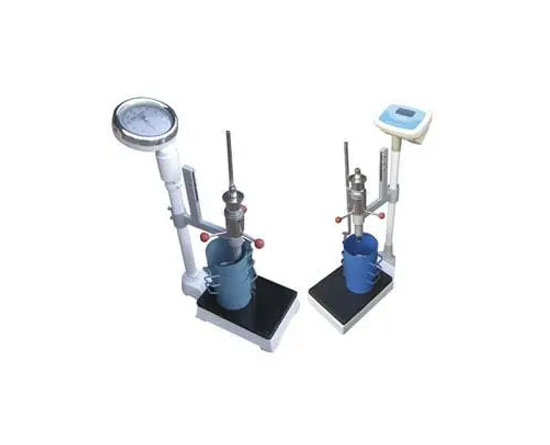

混凝土贯入阻力仪

适用范围
适用于各类水泥、外加剂以及不同混凝土配合比，不同气温环境下的混凝土拌合物，凝结时间的试验。

结构特点
外型设计轻巧美观。采用杠杆原理，将测针力直接由仪表读数，使试验方便而又准

主要技术参数
1、试料模：上口径： φ160mm 下口径： φ150mm 深度： 150mm

2、贯入力： 1000N

3、贯入深度： 25mm

4、贯入针截面积： 100mm2；50mm2；20mm2

5、分度值： 5N 示值误差： ±10N

测力：1000N

刻度盘精度：5N

测针圆面积：100mm2、50mm2、20mm2

操作说明
1、将仪器安放在水平的平台上。

2、接上电源，按数显器面板上的“电源”键，数显窗即显示数码。请通电10分钟后，使数显值自动趋于“0”。

3、选装上合适的贯入针。350N对应初凝贯入阻力（即2~3.5Mpa,此时用100 mm2贯入针）；1000N对应中间贯入阻力（即3.5~20Mpa,此时用50 mm2贯入针）；560N对应终凝贯入阻力（即20~28Mpa,此时用20mm2贯入针）。

4、料模中装满待测试的砼试料，抹平后放于仪器底板上。

5、调整贯入深度。

一种方法是：量出贯入针下端面与试料上平面的距离X（注意：X不得大于5mm，否则需适当下调贯入针），再将仪器顶部的定长螺母下平面与“盖”的上平面距离调整到25+Xmm，然后再拧紧螺盖，以锁住25+X长度。

另一种方法是：压下手柄使贯入针下端面与试料上平面保持平齐，然后调整仪器上部的定长螺母，使之下平面与“盖”的上平面距离调到25mm并锁住这一长度，再松开手柄。
