（一）沥青混凝土静三轴试验仪适用范围

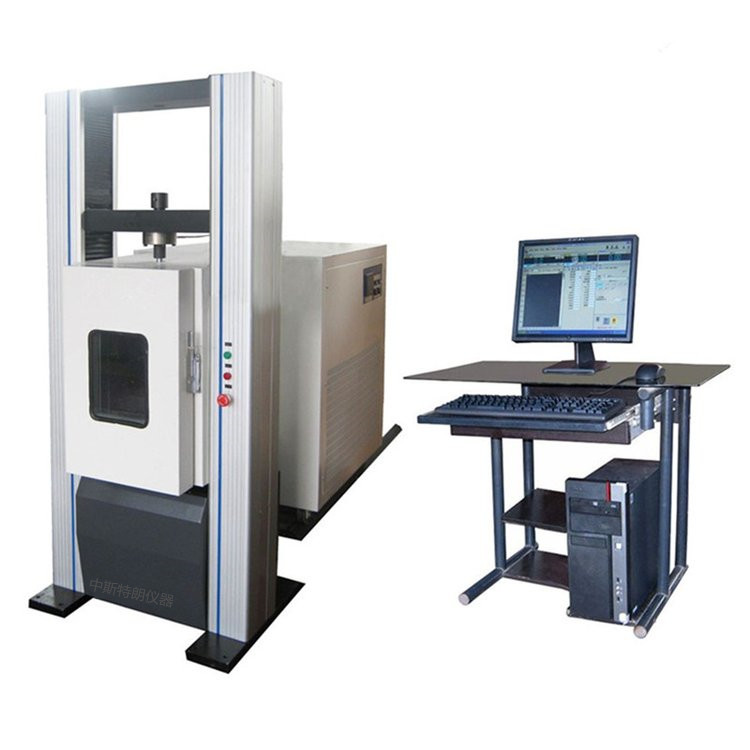

沥青混凝土静三轴试验仪符合电力部水工沥青混凝土试验规程DL/T5326-2006的要求，用于测定沥青混凝土的三向受力状态下的抗剪强度和变形参数。适用于室内成型的试件和现场钻取的芯样。包括压力室、垂直压力加压装置、侧压力恒压装置、体积变化测量装置、恒温室与微机控制单元系统。

（二）沥青混凝土静三轴试验仪技术参数：

1、载荷100KN；

2、主机电机功率：1000W

3、恒温水浴温控范围4℃-60℃外接电源：220V×50Hz；

4、数采仪外接电源：220V×50Hz；

5、主机升降速度范围：0. 1～50mm/min

6、主机升降行程：0～300mm；

7、压力室承载压力： 2Mpa；

8、轮辐传感器：0～100KN

9、度：0.05%FS

10、试件尺寸：Φ100X200mm

11、外形尺寸：860X550X1600mm

（三）沥青混凝土静三轴试验仪压力与温度控制单元

一、简介：

1、电源电压 380V ，三项四线制 ，双色线接地。

2、电源电压 220V ，二项三线制需接地。

二、使用方法：

1、打开左侧门，将水箱注水至三分之二位置，接通电源。

2、打开温控仪开关，左侧显示为温度，右侧显示为时间。按温度设定键通过上下箭头调节所需温度按确认键完毕。

将压力室装好试件连接好管路，达到所需温度后，打开压力室循环水开关，循环3小时后，关闭压力室循环水开关和温控仪开关。

3、压力室衡压操作方法：

打开压力控制开关，控压力设定键通过上下键设置好所需压力，压力显示窗口0.25为250kPa，按确认键设定完毕。关闭压力室回水开关，打开压力室供水开关，恒压30分钟。

4、使用完毕，切断电源，将压力罐、水箱排水防止水冻结以免损坏仪器。
