一、仪器简介

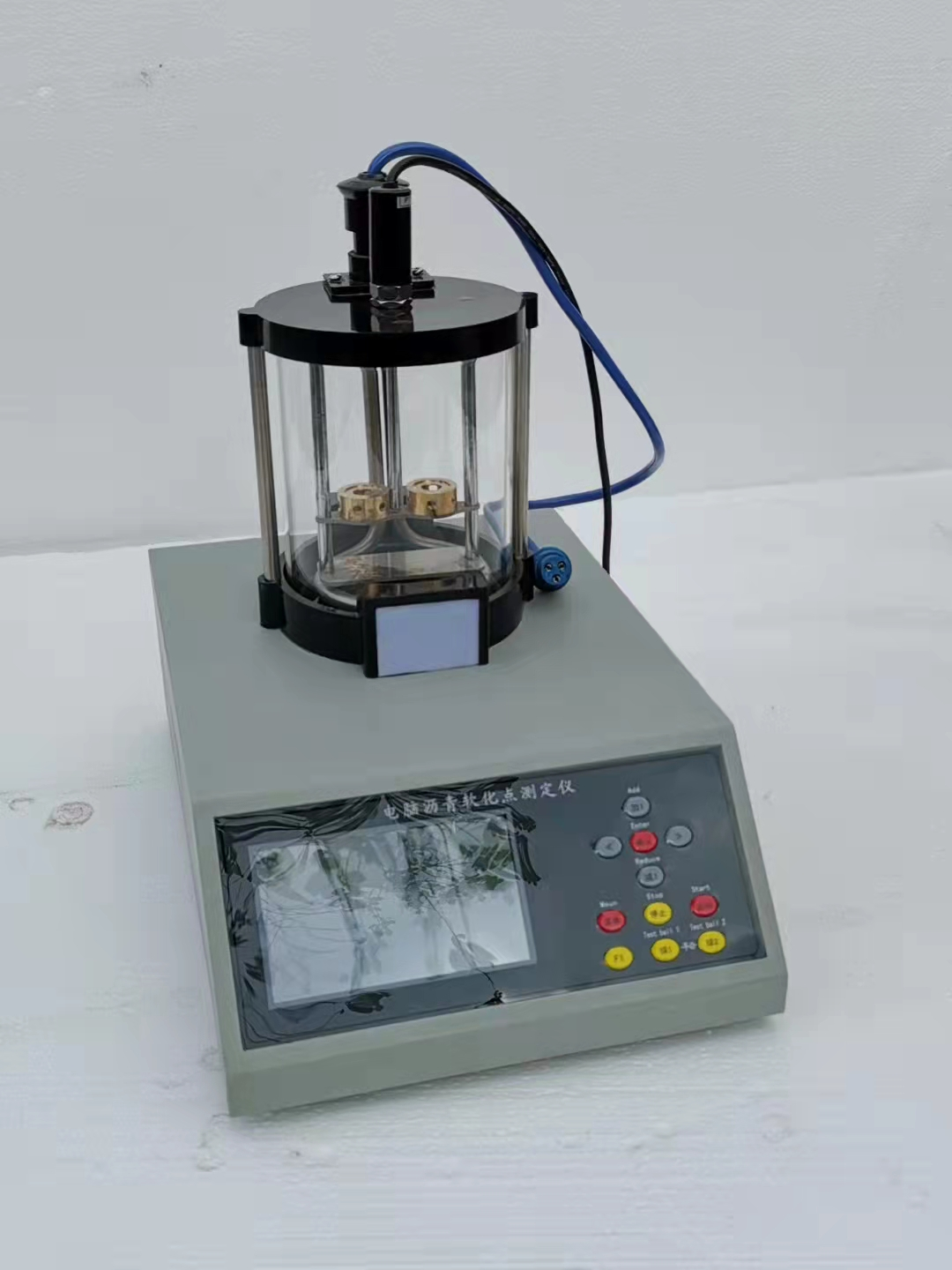

电脑沥青软化点测定仪是根据环球法测定粘稠石油沥青软化点。该仪器适用于道路石油沥青、煤沥青、液体石油沥青等各类沥青软化点的测定，是公路、桥梁建设和研究机构的优选仪器。

本仪器采用微电脑CPU控制、红外线扫描检测、线性加热、带磁力搅拌器，完全符合国家规定的检测标准（GB/T4507-1999、GB/T4508-84）和交通部行业标准T0606-2011《沥青软化点试验》（环球法）的要求。该仪器实现了试验过程简单化、自动化、数字化、测量精度高、范围大等优点。

二、主要特点：

  1.红外线扫描检测、加热和试验仪一体化设计，使用方便。

  2.电子测量、微电脑CPU控制、可调速自动搅拌，升温速率符合3分钟后自动调整为5±0.5℃/min的要求；且测量结果准确，控制严格。

  3.全自动控制，可免去人工看守，试验完毕自动显示测试结果。

  4.仪器采用4.6寸大液晶高清彩屏，可同时显示：实时温度、计时时间、升温过程记录、试验编号、试验结果及平均值、时间日期。

  5.仪器采用环球法、双孔检测软化点值。

  6.自动储存并计算平均值，可储存100组数据。

三、主要技术指标

★电压频率：220V±10%，50Hz；

★工作环境：室温小于35℃；无强光直射场合。

★测量范围：-5-225℃之间  5-80℃（水介）；80-180℃（甘油介）

★温度最小分度0.1℃；

★时间最小分度0.01S；

★液晶屏显示；

★钢    球：Φ9.53mm   G=3.5±0.05g；

★平底保温皿：玻璃制品容量不少于1L，皿深不少于120mm，直径不少于86mm；

★搅 拌 器：搅拌速度连续可调；

★加热速率：启动三分钟后自动调节为5.0±0.5℃/min；

★加热功率：≤800W。

四、主要结构

仪器的控制主体包括温度显示、时间显示、温度检测、温度速率控制、供电电源、搅拌器及调速控制，前面板和后面板等组成；仪器的试验仪包括烧杯、加热管、温度传感器、软化点测试试样环、钢球定位环等组成。

后面板：电源接口通过电源线与220V/50Hz交流电源相连，加热接口通过加热线与试验仪的加热管相连，温度接口和温度传感器相连，调速开关可改变搅拌转子的搅拌速度。

五、使用说明

（一）试样的制备及放置

1、试样的制备：按国家标准或T0602规程规定的方法制备两个试样；

2、将两个试样小心放入试验仪的两个试样环位置；

3、将钢球定位环罩在两只试样环上，并把两只钢球放于定位环中央孔位置；

4、将左右支柱固定于工作台两侧的螺孔中；

5、烧杯中蒸馏水液面与立柱上水位标志接近；

6、把磁力搅拌子放在烧杯底部中间位置。

7、将检测架放入烧杯，由左右支柱定位。

（二）连线

连接控制主体与试验仪的连接线，加热线一端连加热接口，一端连加热管电极。温度传感器一端连温度接口，测温端放入试验仪中心孔中。插好电源线。

（三）、软化点测试

1、 打开控制主体侧面的电源开关，仪器处于【准备】状态，屏幕显示时间、显示温度传感器所处位置的实际温度XXX.X。无论任何时候，如果按【复位】键，仪器将处于【准备】状态。因此，在测试过程中，不得随意按【复位】键。

后面板上的调速开关至适当位置，使烧杯中搅拌子的转动速度在合适位置上（如果太快，转子有可能甩脱磁场控制，影响搅拌效果，太慢会造成水温不均匀）。

2、仪器处于【准备】状态，其它准备工作（如水温5°C、烧杯中的蒸馏水放好，试样放妥等）就续后，按【启动】键，仪器进入【测试】状态。这时，时间显示器显示的是试验的时间，为“分分：秒秒”；温度显示器显示的是当前水的温度值XXX.X.最后一位小数点闪烁，表明正在加温，3分钟内，仪器的加热速率自动调整为5±0.5°C/min。在试验启动后，一定不能按【复位】键。否则，仪器将停止试验，回到【准备】状态。达到试样的软化点温度，一个小球落下后，时间窗口来回显示“１―――”和时间，表示已经完成一个试件。当第二个试件落到底部，时间窗口显示“２―――”，温度窗口显示一个温度值，蜂鸣器吱吱报警，表示试验结束，仪器进入【结果】状态。如果水温度超过85℃，仪器仍达不到试样的软化点；或者两路钢球均已经落下，但仪器没有显示：“２―――”和报警声，必须按【复位】键，使仪器回到【准备】状态。

3、在【结果】状态，按【结果】键，显示Ｐ―――和ＸＸＸ．Ｘ，表示两个试样的平均值，再按结果键显示１―――和ＸＸＸ．Ｘ，表示第一个试件软化的温度，再按键显示２―――和ＸＸＸ．Ｘ，表示第二个试件软化的温度。此结果可反复循环显示。按复位键后数据消失。

4、报告

同一试样平行试验两次，当两次测定值的差值符合重复性试验精密度要求时，取其平均值为软化点试验结果，准确至0.5℃。

5、精密度或允许差

（1）当试样软化点小于80℃时，重复性试验的允许差为1℃，复现性试验的允许差为4℃。

（2）当试样软化点等于或大于80℃时，重复性试验的允许差为2℃，复现性试验的允许差为8℃。

六、注意事项

1、仪器开箱初次使用，请按相应标记将两根立柱适当旋紧。切勿过度用力，损坏壳体螺纹。仪器使用和移动过程中，注意不要碰撞立柱，造成损坏。

2本试验仪切勿无水干烧。

3本仪器切勿在强光直射环境下使用。

仪器出厂时已经严格调试，以确保正常使用。但若运输或操作的原因出现下列故障，用户可自行排除。

（1）打开电源后左窗口显示－Ｐ――，表示左路检测管不工作；如果显示――Ｐ――，表示右路检测管不工作；如果显示－ＰＰ－表示两路都不工作，可检查红外线发射和接收孔是否污物阻塞；

（2）打开电源后左窗口显示――――，放上烧杯和试验仪后有一个或两个Ｐ。可检查烧杯内外壁是否有遮光的污物，水是否浑浊，试验仪是否放置到位。

（3）钢球下落，仪器不能自动停止试验，显示结果。可能是试样环上的隔离剂不均匀，使钢球下落偏离红外线检测通道。应将隔离剂涂抹均匀后重新试验。

3、在【启动】阶段和【结果】阶段，不要轻易按【复位】按钮，否则将导致试验失败或数据丢失无法挽回，必须重新试验。

4、仪器测试过程中搅拌子的转速应调到合适的位置上。开始加热时，搅拌子的转速可快一些，当水温接近软化点温度时（这时被测沥青试样开始向下鼓出），搅拌子的转速要调慢一些，甚至停止转动，这样可保证下落的钢球准确通过检测线，从而保证测试结果的准确。

5、仪器使用与存放时必须轻拿轻放，以免损坏玻璃制品。

6、每次试验前应检查仪器的各连接线是否完好。

7、每次试验后，应将仪器各部分擦洗干净。

8、本仪器应可靠接地，以确保安全。

9、如出现其他情况，请与经销商联系，切勿自行拆卸

七、仪器内部参数设定

Ｃ１、温度修正值：温度有误差时，调整Ｃ１，使误差为０.

Ｃ２、自动/手动选择：等于０为自动，等于１为手动。

Ｃ３、水/甘油选择：等于０用水试验，等于１为甘油。

Ｃ４、等于０.此参数勿动。
