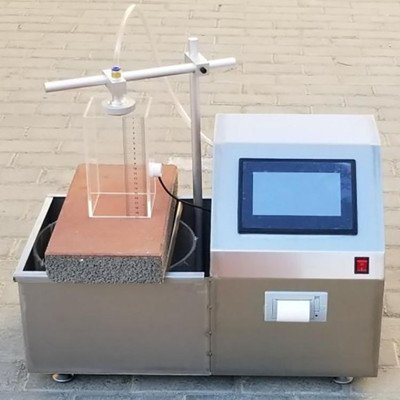

STL-3型砂基透水砖透水速率测试仪

一、适用范围：

全自动砂基透水砖透水速率测试仪通过程序控制模拟小于到暴雨的水流量测试砂基透水砖的透水速率测试或是有相同试验要求的模拟试验。根据国标《JGT 376-2012 砂基透水砖》研发生产。

二、技术参数：

1、流量精度：0.01

2、阻水罩面积：100×100mm

3、电源电压：220V

  (1 ——供水系统2——圆筒的溢流 3——水圆筒：具有溢流口并能保持一定水位的圆筒)

4——溢流水槽：具有排水口并保持一定水位的水槽

5——水槽的溢流口

6——支架

7——试样

8——量筒

9——水位差

A .1.2抽真空装置

 能装下试样并保持90KPa以上真空度的试验装置。

 A.1.3测量器具

 量具：分度值为0.1cm的钢直尺及类似量具。

 秒表：精度为1s。

 量筒：容量为2L，小刻度为1mL。

 温度计：小刻度为0.5℃。

 A.1.4试验用水本试验应使用无气水。可采用新制备的蒸馏水，否则应在试验前对所用蒸馏水

 进行排气处理(将水装入盛水容器中，使其置于抽真空装置中，慢慢抽真空之90kPa

 的真空，直至吸气瓶中无气泡冒出为止)，待用。试验时水温宜为20±3℃。

A.1 试样分别在三块样品上制取三个直径为 100mm，高度为50mm试样厚度的圆柱体作为试样。

A.2 试验步骤

A.3.1用钢直尺测量圆柱试样的直径(D)和厚度(L)，分别测量两次，取平均值，精确至0.1cm，计算试样上的表面面积(A)。

A.3.2将试样的四周用密封材料或其他方式密封好，使其不漏水，水仅从试样的上下表面进行渗透。

A.3.3待密封材料固化后，将试样放入真空装置，抽真空90至±1 kPa，并保持30min。

在保持真空的同时，加入足够的水将试样覆盖并使水位高出试样10cm，停止抽真空，浸泡20min，将其取出，装入透水系数试验装置，将试件与透水圆筒联接密封好。放入溢流水槽，打开供水阀门，使无气水进入容器中，等溢流水槽的溢流孔有

水流出时，调整进水量，使透水圆筒保持一定的水位(约150mm)，待溢流水槽的溢流口和透水圆筒的溢流口的流水量稳定后，用量筒从出水口接水，记录5min流出 的水量(Q),测量3次，取平均值。

A.3.4用钢直尺测量透水圆筒的水位与溢流水槽水位之差(H),精确至0.1cm。 用温度计测量试验中溢流水槽中水的温度(T)，精确至0.5℃。

A.3 结果计算

透水系数按式(A-1)计算：

式中：

kT——水温为T℃时试样的透水系数，单位为厘米每秒(cm/s)；

Q——时间ｔ秒内的渗出水量，单位为毫升(mL)；

L——试样的厚度，单位为厘米(cm)；

A——试样的上表面积，单位为平方厘米(cm2)；

H——水位差，单位为厘米(cm)；

t——时间，单位为秒(s)。
