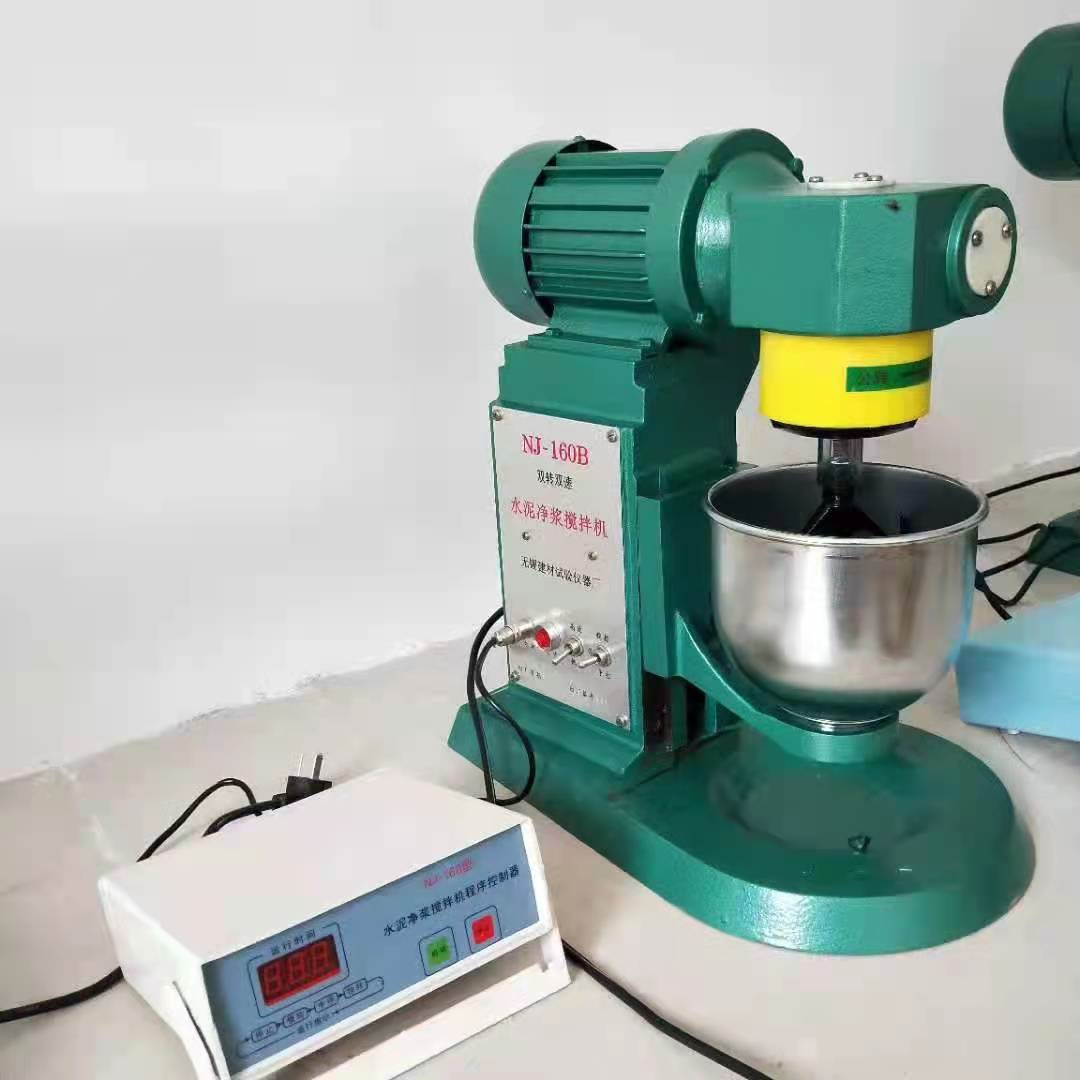

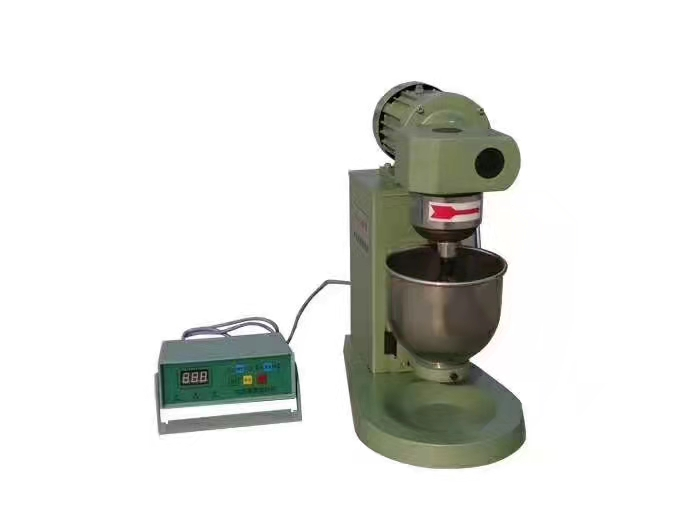

一、       用途和适用范围：
  水泥净浆搅拌机将按标准规定的水泥和水混合成搅拌成均匀的试验用净浆，供测定水泥标准稠度、凝结时间及制作安全性试块用，是生产厂、建筑施工单位、有关大专院校和科研单位试验室不可缺少的设备。本仪器按照JC/T729-2005国家标准设计制造，适用于GB/T1346-2001水泥标准稠度用水量，凝结时间，安定性检验方法。

二、       主要技术参数

1、搅拌叶工作时，自转的同时沿锅周边公转，自转方向为顺时针，公转方向为逆时针。

2、搅拌叶转数及时间：

搅拌叶转速 速度档	自转（r/min）	公转（r/min）	一次自动控制程序时间（s）
慢	140±5	62±5	120±3
停			15±1
快	285±10	125±10	120±3



3、搅拌叶片宽度： 111mm

4、搅拌叶与叶片轴联接螺纹： M16×1

5、搅拌锅内径×最大深度： 160×139(mm)

6、搅拌锅壁厚：1mm

7、搅拌叶片与搅拌锅之间工作间隙： 2±1mm

8、电压：3相3线380V/50HZ，分马力双速电动机功率为0.55/0.37kW、8/4P

9、外形尺寸： 472×280×466(mm)

10、净重：45Kg

三、       主要结构及工作原理：

1、结构： 主要由底座、立柱、减速箱、燕尾板、搅拌叶片、搅拌锅、双速电动机组成。

2、工作原理： 双速电动机轴由联接法兰与减速箱内蜗杆轴联接，经蜗轮减速使蜗轮轴带动行星定位套同步旋转，固定在行星定位套上偏心位置的叶片轴带动叶片公转。固定在叶片轴上端的行星齿轮围绕固定的内齿圈完成自转运动。由双速电机经程序控制器控制自动完成一次慢-停-快转的规定工作程序。搅拌锅与燕尾板用定位螺钉旋转锁紧。
